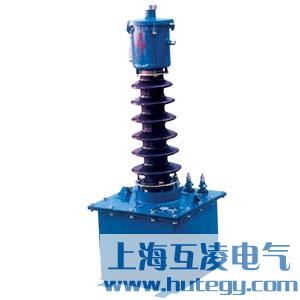

JDJJ2-35電壓互感器

  • JDJJ2-35電壓互感器

  • 產品名稱:JDJJ2-35電壓互感器
  • 型號:JDJJ2-35
  • 品牌:上海互凌
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDJJ2-35電壓互感器價格下載 JDJJ2-35電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    摘要:

      本頁主要介紹JDJJ2-35電壓互感器的接線圖、作用原理、變比、精度、準確級等詳細參數,我們將竭誠為您提供價格咨詢。

      JDJJ2-35電壓互感器為單相三線圈、戶外油浸式電壓互感器,適用于50Hz、35KV交流系統中供測量電壓、電能及繼電保護之用。

    一、型號含義

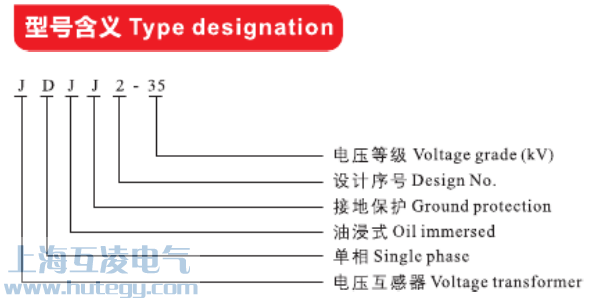

    jdjj2-35型號含義說明圖

    二、結構

    JDJJ2-35型電壓互感器的鐵心由條形硅鋼片疊成,為三柱芯式,鐵芯為單相三柱式、中柱上套有三個線圈、一次、二次和剩余繞組,器身用鐵夾固定在箱蓋上,在箱蓋上裝有一次及二次套管等,油箱用鋼板焊成,油箱壁下部裝有接地螺栓及放油塞,箱底有四個安裝孔。

    器身固定在油箱的定位釘上,一次線從電瓷管穿出與儲油柜上的接線柱連接。

    儲油柜裝有油表,油箱為方型或圓形,下部備有接地螺栓和放油塞。

    三、變比參數

    型號 額定電壓比 (V) 準確級組合 額定輸出(VA) 極限輸出(VA) 額定絕緣水平(kV)
    JDJJ2-35 35/√3/0.1/√3/0.1/3
    35/√3/0.1/√3/0.1/√3/0.1/3

    0.2
    0.5
    1
    6P

    75/30
    150/60
    250
    100/100
    1000
    2X500
    40.5/95/200

    3. 1、額定準確級相應輸出:0.5級150VA 1級250VA 3級500VA

    3.2、二次繞組極限輸出:1000VA

    3.3、絕緣水平:23/55/125KV

    3.4、連接組別:1/1/-12

    3.5、誤差限值:

    準確級
    電壓誤差
    ±%
    相位差
    ±(、)
    ±crad
    0.2
    0.2
    10
    0.3
    0.5
    0.5
    20
    0.6
    1
    1
    40
    1.2
    3
    3
    不規定
    不規定

    ▲產品符合標準GB1208-1997和IEC186之規定
    ▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下圖

    四、外形尺寸圖

    JDJJ2-35電壓互感器原理

    JDJJ2-35電壓互感器接線圖

    五、銘牌標志

    電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
    第一個字母:J——電壓互感器;
    第二個字母:D——單相;S——三相
    第三個字母:J——油浸;Z——澆注;
    第四個字母:數字——電壓等級(KV)。
    例如:JDJ-10表示單相油浸電壓互感器,額定電壓10KV。
    額定一次電壓,作為互感器性能基準的一次電壓值。
    額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
    準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。

    六、JDJJ2-35電壓互感器接線圖,接線方式

    6.1、JDJJ2-35電壓互感器常規接線方法:

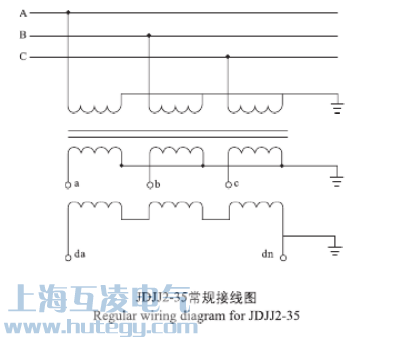

    JDJJ2-35電壓互感器接線圖



    6.2、JDJJ2-35電壓互感器抗諧振接線方法

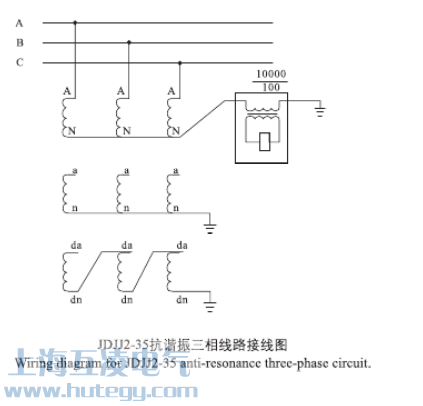

    JDJJ2-35電壓互感器抗諧振接線方法圖

    七、安裝環境

     7.1、安裝地點的海拔不超過3000M

     7.2、環境溫度:-40℃~+40℃

     7.3、空氣相對溫度:85%(20℃)

     7.4、沒有導電塵埃及腐蝕性氣體的戶外場所

    八、 訂貨時請注明:

    產品名稱、型號、額定電壓比、使用環境,如有特殊要求,可特殊設計供應




    • 產品名稱:
    • JDJJ2-35電壓互感器


    • 型號:
    • JDJJ2-35

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
