電壓互感器接線_電壓互感器3D接線圖

電壓互感器廠 / 2018-05-30
[] [] []

電壓互感器接線_3D接線圖圖

在中性點不接地的電力系統中,計量電壓互感器通常采用V/V接線方式,A相和C相電壓互感器的公共端接到B相上,并分別接人到三相系統中。為保證三相電能計量裝置正確計量,主要分析施加到電能表上的三相線電壓及相位。為此,通過三相電能表所計量的三相功率及向量分析進行驗證電壓互感器接線方式

V/V電壓互感器接線原理

兩臺電壓互感器VV接法

V/V接線圖 3d圖

三相電能計量裝置采用V/V接線方式才能正確計量三相功

V/V接法3D示意圖

三臺電壓互感器 YY接法

  一次側中性點接地。由三只單相電壓互感器組成星形接線時,其一次側中性點必須接地。如下圖所示。因為電壓互感器在系統中不僅有電壓測量,而且還起繼電保護的作用。當系統中發生單相接地時,系統中會出現零序電流。如果一次側中性點沒有接地,那么一次側就沒有零序電流通路,二次側開口三角形線圈兩端也就不會感應出零序電壓,繼電器KV就不會動作,發不出接地信號。

  對于三相五柱式電壓互感器,其一次側中性點同樣要接地。

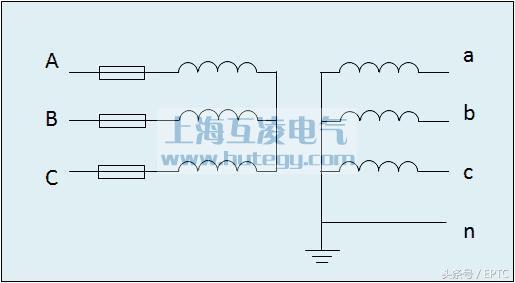

Y/Y電壓互感器接線原理圖

Y/Y接法原理圖

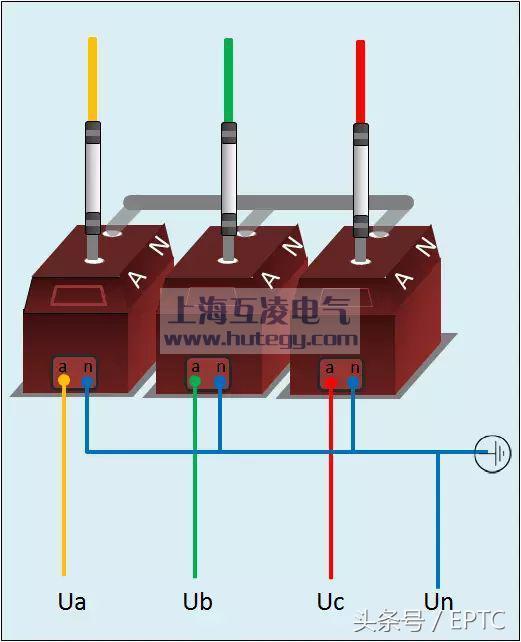

Y/Y電壓互感器3d接線圖

Y/Y接法3D圖
