一、電壓互感器的作用

總的的來說　電壓互感器的作用是隔離高電壓，供繼電保護、自動裝置和測量儀表獲取一次電壓信息的傳感器。把高電壓按比例關系變換成100V或100/3V標準二次電壓，供計量、儀表裝置和繼電保護使用。

　同時使用電壓互感器可以將高電壓與電氣工作人員隔離，保證設備和人身安全的作用。

不同柜子中電壓互感器的的作用

　　KYN28進線柜里面的電壓互感器的作用

　　柜內是進線PT，其二線可以有二個作用：1、檢測電源電纜有沒有電；當作有壓信號，給進線開關聯鎖和保護用。2、PT容量足夠大時，加裝UPS可以給全部高壓柜作二次電源用。

　　一般只是起到檢測和開關連鎖保護用。至于交、直流操作電源都是由外部大的直流屏和交流電源箱供電的（一般大的配電所用，比較可靠可以加裝UPS）！柜內小母線的電源則是由PT柜專供，進綜保起測量母線電壓、絕緣報警、跳閘保護等各種作用。

　　PT柜中電壓互感器的作用

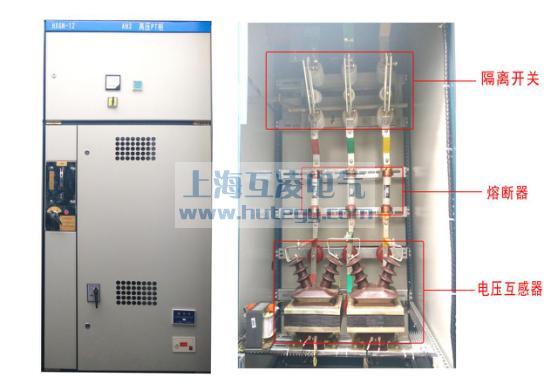

　　PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。

　　其作用：

　　1、電壓測量，提供測量表計的電壓回路

　　2、可提供操作和控制電源

　　3、每段母線過電壓保護器的裝設

　　4、繼電保護的需要，如母線絕緣、過壓、欠壓、備自投條件等等。

　　（高壓柜屏頂電壓小母線的電源就是由PT柜提供的，PT柜內既有測量PT又有計量PT（原先都是要求測量PT和計量PT是分開的，因?yàn)橐?guī)范規定計量用互感器的等級要高于保護用互感器的等級，但現在如沒有特殊要求也有不分開的，共用），都上屏頂?shù)碾妷盒∧妇€，為其它出線高壓柜提供測量、計量、保護用電源等）

　　計量柜中電壓互感器的作用

　　計量專用PT（電壓互感器）就是指這組PT僅用于供電局的計量表計，不可以帶其它負載。

　　計量專用PT均采用V-V接法，二次側只有一組測量繞組，精度等級在02級或0.2S級。該精度等級受影響因素較多，如果帶較多負載，會導致計量結果偏低，供電局收費就少了。因此高壓開關柜用于供電局計量表計的PT和CT（電流互感器）都是專用的，計量柜就是按照當?shù)毓╇娋忠笾谱鳎U封。

　　電源互感器做電源

　　目前由于電壓互感器產品的發展，大容量的互感器已成為開關柜內的首選，它的容量最大可以達到2×6kVA，除了可以提供柜內的操作、照明電源以外，還可以提供配電網自動化終端預計試驗電源的用電。

　　由于開關站一般設兩端母線，每段母線由不同電源引入并均安裝有電壓互感器開關柜，為確保某段母線失壓后柜內操作、照明電源的正常供給，一般在Ⅱ段電壓互感器開關柜上加裝雙電源自投切和UPS裝置，兩端母線電壓互感器的低壓側出現引入雙電源自投切裝置兩個進線端，再由出線端接入兩端母線操作、照明回路，并在出現些并聯UPS以確保用電正常。
